Силовой шкаф ИМПУЛЬС МОДУЛЬ СТ1000-100В в Екатеринбурге
Характеристики
Основные характеристики
- Тип ИБП
- двойного преобразования (on-line)
- Количество слотов
- 10 шт
- Количество резервных модулей (N+x)
- настраивается
- Артикул
- MGF1051
Параметры выхода
- Номинальная полная мощность шкафа
- 1 000 кВА
- Номинальная активная мощность шкафа
- 1 000 кВт
- Полная мощность модуля
- 100 кВА
- Активная мощность модуля
- 100 кВт
- Выходной коэффициент мощности
- 1
- Число фаз (выход)
- 3
- Номинальное выходное напряжение
- 380, 400, 415 В
- Форма выходного сигнала
- чистая синусоида
- Крест-фактор
- 3:1
Параметры входа
- Число фаз (вход)
- 3
- Номинальное входное напряжение
- 380, 400, 415 В
- Минимально допустимое входное напряжение
- 228 В
- Максимально допустимое входное напряжение
- 304 В
- Минимальная входная частота
- 40 Гц
- Максимальная входная частота
- 70 Гц
- Входной коэффициент мощности
- 0.99
- Фильтрация помех
- есть
Параметры АКБ
- Наличие встроенных аккумуляторов
- нет
- Кол-во АКБ в одной линейке
- 30, 50 шт
- Номинальное напряжение шины АКБ
- 360, 600 В
- Средняя точка батарейной шины
- нет
- Возможность подключения внешних батарейных шкафов
- есть
- Горячая замена батарей
- есть
Системные характеристики
- КПД в нормальном режиме
- 96.5 %
- КПД в ЭКО режиме
- 99 %
- Наличие байпаса
- есть
- Автоматический байпас
- есть
- Ручной байпас
- нет
- Перегрузочная способность байпаса
- 110%: время работы не ограничено; 111% ... 125%: откл. ч-з 5 мин 126% ... 150%: откл. через 1 мин; 150%: откл. через 1 сек
- Защита от перегрузки по входу
- есть
- Защита от перегрузки по выходу
- есть
- Защита от короткого замыкания
- есть
- Защита от высоковольтных импульсов
- опционально
- Гальваническая развязка
- нет
- Совместная работа с генератором
- есть
- Холодный старт
- нет
- Клеммы
- есть
Опции/Интерфейсы
- Ethernet
- есть
- Поддержка SNMP
- есть
- Smart Slot
- есть
- Интерфейс USB
- есть
- RS232
- есть
- EPO
- есть
- ЖК экран
- есть
- Защита телефонной линии
- нет
Характеристики внешней среды
- Максимальная рабочая температура
- 40 °C
- Расширенная рабочая температура
- 0 – +40 °C
- Допустимая влажность
- 95 %
- Влажность (детально)
- 0 – 95 % при 0...+40°С (без конденсации)
Корпус
- Кабельный ввод
- сверху
- Выдув воздуха
- назад
Массо-габаритные характеристики
- Ширина
- 1 200 мм
- Глубина
- 1 100 мм
- Высота
- 2 000 мм
- Масса
- 680 кг
Производитель
- Страна
- Китай, Россия
Особенности
HMI интерфейс

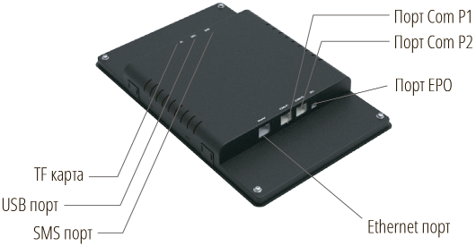

Порт TF
Порт TF предназначен для установки дополнительной карты памяти MicroSD, обеспечивающей возможность расширения доступной памяти для сохранения записей журнала событий ИБП.Порт USB
Порт USB предназначен для подключения внешнего Flash USB накопителя, позволяющего скачать на него журнал событий и журнал данных ИБП.Порт SMS
Порт SMS предназначен для подключения SMS модема, обеспечивающего возможность дистанционного получения информации о состоянии ИБП через SMS-сообщения.Порт EPO
Порт EPO предназначен для подключения кнопки аварийного отключения ИБП, расположенной на двери шкафа.Порт Ethernet
Порт Ethernet предназначен для подключения дисплея к локальной вычислительной сети (TCP/IP) для обеспечения возможности контроля и управления состоянием ИБП по протоколам SNMP, Modbus TCP и посредством встроенного в дисплей WEB-интерфейса. Настройка параметров этого порта (настройка IP-адреса) осуществляется через соответствующий раздел меню дисплея ИБП.Порт COM P1
Порт Com P1 предназначен для управления и контроля состояния внешними устройствами с использованием протокола Modbus RTU. Дисплей при этом выступает в роли мастера сети Modbus.Порт COM P2
Порт Com P2 предназначен для подключения дисплея ИБП к модулю байпаса и мониторинга для контроля и управления состоянием и режимами работы ИБП.
В дверь шкафа ИБП МОДУЬ СТ встроен дисплей, являющийся основным элементом управления и контроля устройством. На задней панели дисплея ИБП, доступной при открытии двери шкафа, расположены дополнительные коммуникационные интерфейсы, обеспечивающие возможность дистанционного контроля ИБП, а также контроля состояния внешних устройств, таких как модуль BMS Литиевого батарейного массива.

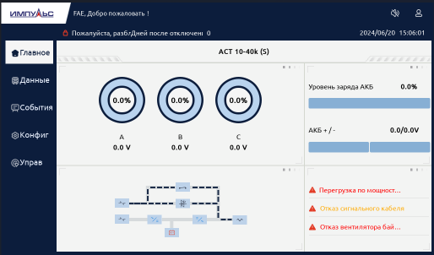

Шесть блоков отображения информации:
- Строка состояния;
- Основные параметры нагрузки;
- Основные параметры батарейного массива;
- Мнемосхема системы;
- Область отображения аварийных событий;
- Основное меню (быстрый доступ).
