Силовой модуль ИБП ИМПУЛЬС МОДУЛЬ CM100N в Екатеринбурге

Характеристики:

Мощность:
100 кВА / 100 кВт
Тип ИБП:
двойного преобразования (on-line)
Фазы (вх/вых):
3 / 3
Все характеристики
В наличии
Цена по запросу
ИМПУЛЬС

Характеристики

Основные характеристики

Тип ИБП
двойного преобразования (on-line)
Способ установки
в стойку
Артикул
MGM1041

Параметры выхода

Полная выходная мощность
100 кВА
Активная выходная мощность
100 кВт
Выходной коэффициент мощности
1
Число фаз (выход)
3
Номинальное выходное напряжение
380, 400, 415 В
Форма выходного сигнала
чистая синусоида
Крест-фактор
3:1

Параметры входа

Число фаз (вход)
3
Входное напряжение (детально)
линейное напряжение
Входной коэффициент мощности
0.99
Фильтрация помех
нет

Параметры АКБ

Номинальное напряжение шины АКБ
360, 600 В
Средняя точка батарейной шины
есть

Системные характеристики

Наличие байпаса
нет
Автоматический байпас
нет
Совместная работа с генератором
есть
Холодный старт
нет

Опции/Интерфейсы

Интерфейс USB
нет
RS232
нет
ЖК экран
нет

Характеристики внешней среды

Максимальная рабочая температура
40 °C
Расширенная рабочая температура
0 – +40 °C
Допустимая влажность
95 %
Влажность (детально)
0 - 95 % при 0...+40 ⁰С (без конденсации)

Массо-габаритные характеристики

Ширина
511 мм
Глубина
785 мм
Высота
140 мм
Высота в U
3 U
Масса
45 кг

Производитель

Страна
Китай, Россия

Особенности

Название Артикул Описание
СМ100N MGM1041 с нейтралью
СМ100L MGM1042 без нейтрали

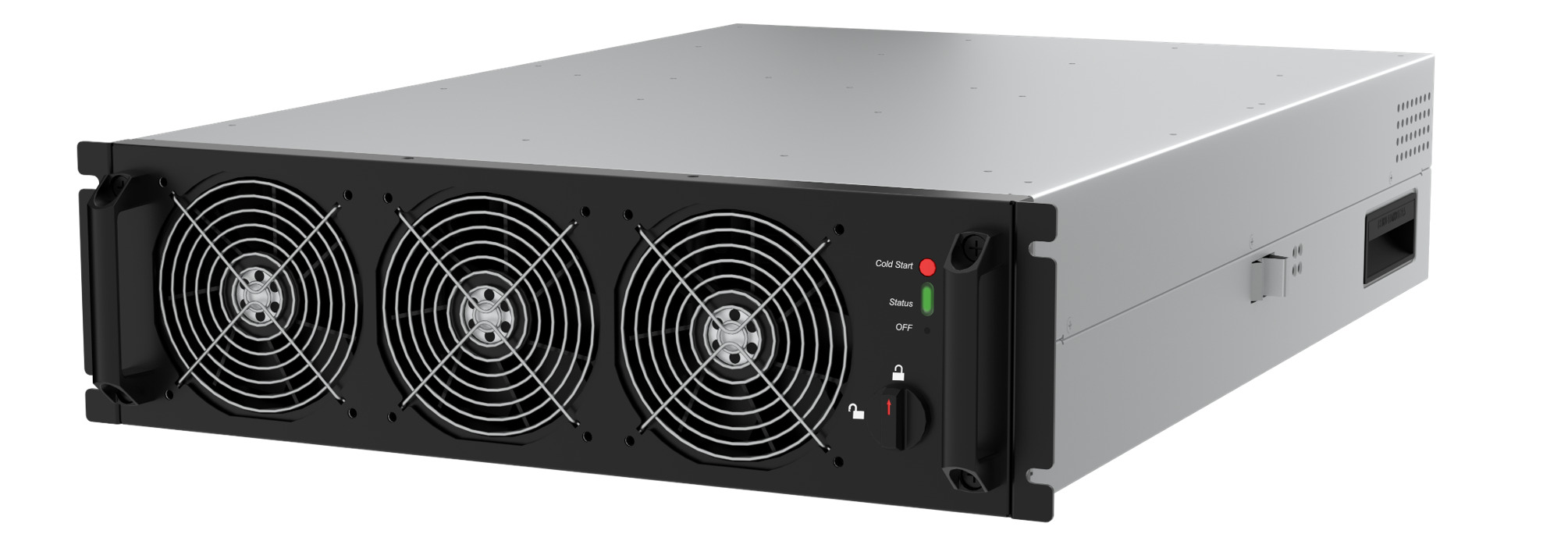

Внешний вид Силовой модуль для серии МОДУЛЬ СТ

  • Конструкция нового поколения, выполненная как единое 100кВт решение.
  • Защита изоляции контактов устройств, таких как IGBT, от воздушного потока, предотвращающая короткое замыкание, вызванное пылью или внешними предметами.
  • Новейшие версии прошивок, которые исключают возможность нестыковки версий программного обеспечения.
  • Кнопка «Cold Start» (холодный старт) на каждом силовом модуле. Кнопка «Cold Start» предназначена для включения силового модуля в работу при отсутствии питающей сети на входе ИБП и подключенном батарейном массиве. При нажатии на эту кнопку происходит запуск модуля с использованием энергии подключенных к ИБП аккумуляторных батарей.

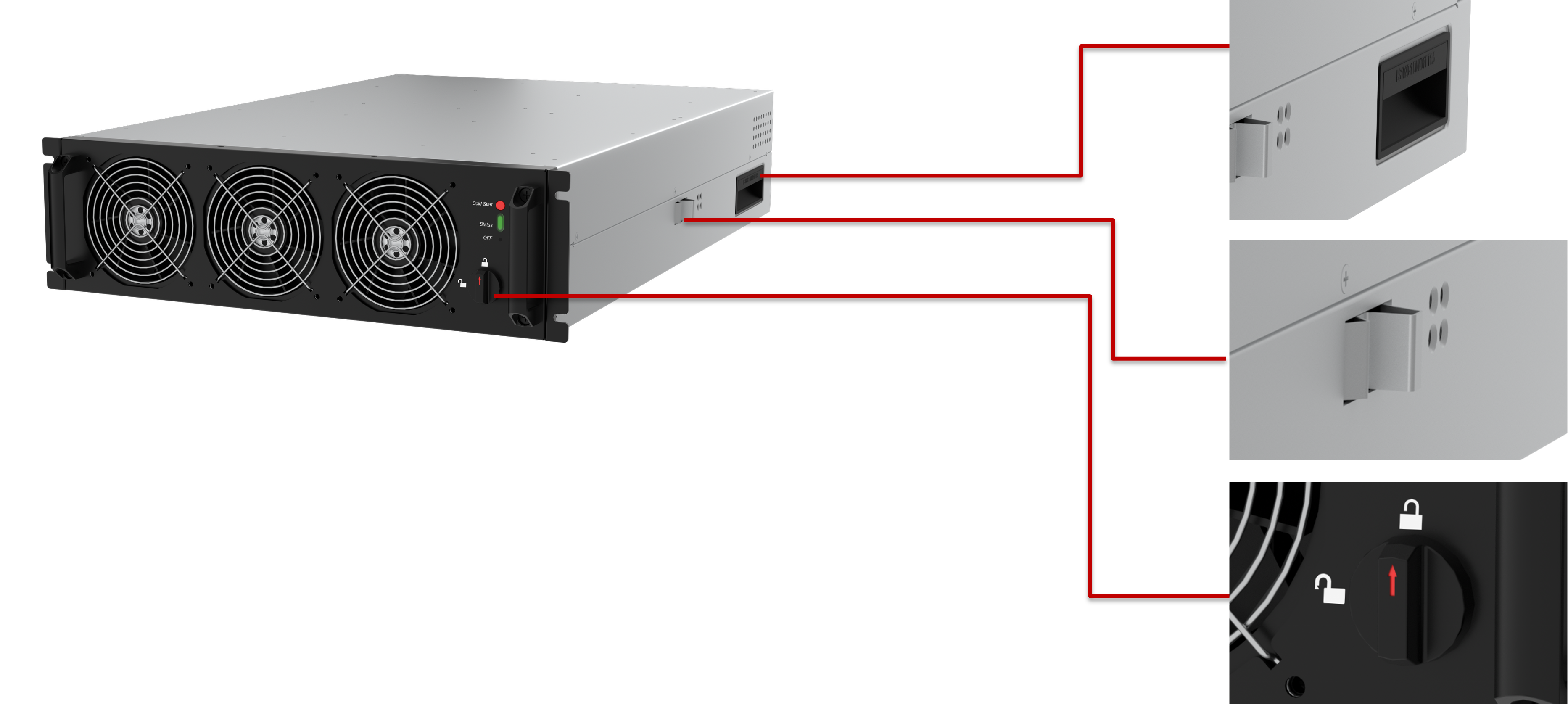

  • Модернизированная эргономика и безопасность обслуживания благодаря боковым стопорным ушкам.

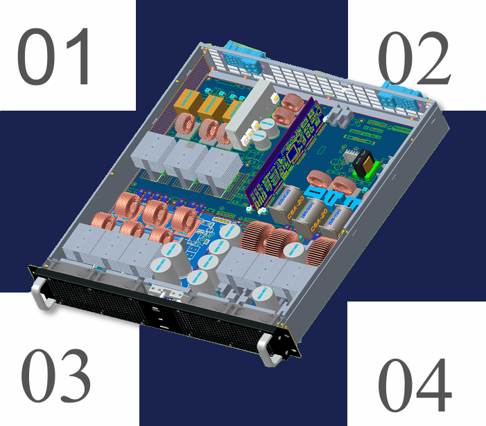

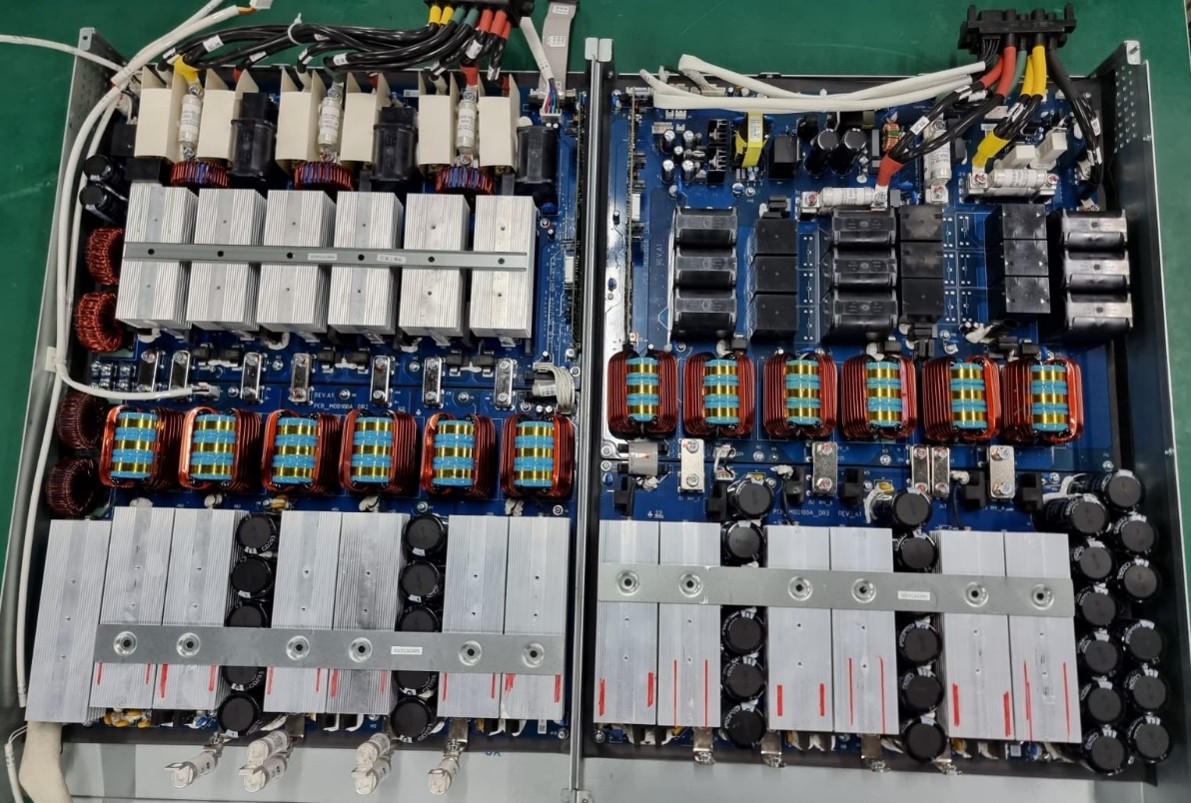

Внутреннее устройство Силовой модуль для серии МОДУЛЬ СТ

Модели

Силовой блок МОДУЛЬ СМ100N, эффективность 96,5% - серийный выпуск.


Силовой блок МОДУЛЬ СМ100L, эффективность 96,5% - серийный выпуск.


Силовой блок МОДУЛЬ СМ100E, эффективность 97% - 2026 год.

Технологии

Высоко интегрированная двухсторонняя печатная плата Высоко интегрированная двухсторонняя печатная плата Высоко интегрированная двухсторонняя печатная плата Высоко интегрированная двухсторонняя печатная плата

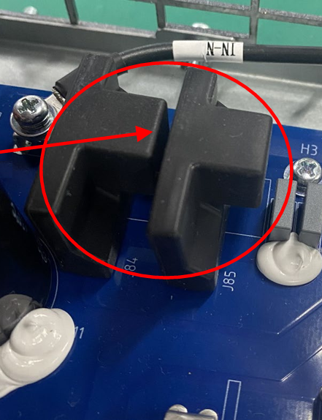

ЗАЩИТА ЭЛЕМЕНТОВ ПЛАТЫ

Полная защита плат управления

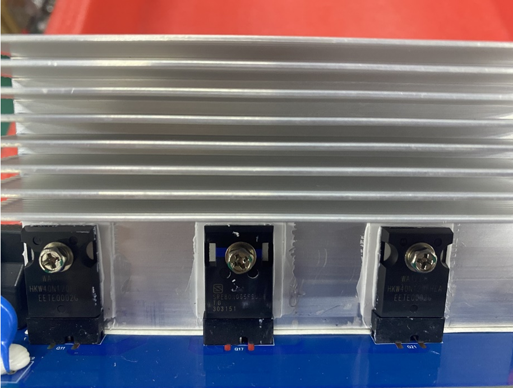

Защита на уровне устройства

ИСПЫТАНИЯ

ИБП тестируется автоматически (исключая ошибки ручного управления): функциональный тест, логический тест, нагрузочный тест, настройка параметров и т.д. 20 минут на один ИБП.
После теста ATE ИБП проходит тест на прогрев (полная нагрузка) в течение 2 часов.
